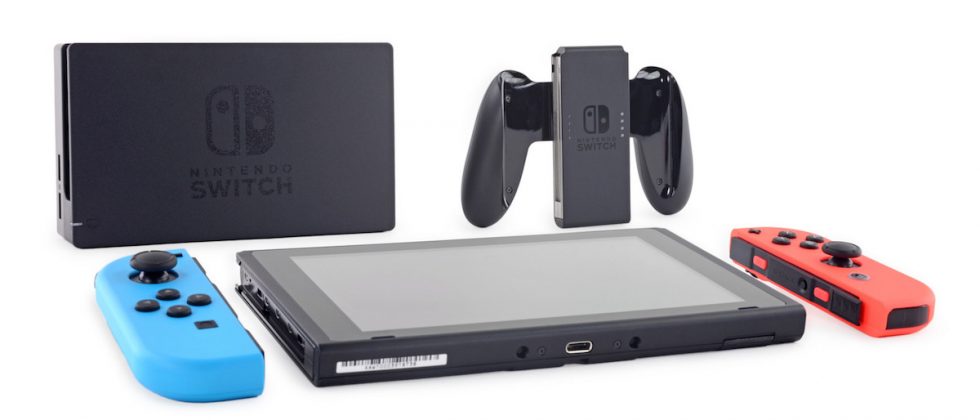

Máy chơi game cầm tay Nintendo Switch đã chính thức được phát hành. Và cũng như bất kì thiết bị công nghệ mới, các chuyên gia tại iFixit đã mổ xẻ nó cho chúng ta nhìn thấy những linh kiện bên trong.

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit

So với các điện thoại thông minh và máy tính xách tay mà chúng ta thường thấy, việc mở Switch khá dễ dàng. Nó được các chuyên gia iFixit đánh giá mức độ sửa chữa 8/10, và có thể dễ dàng sửa được các vấn đề cơ bản.

Hình ảnh bên trong Nintendo Switch

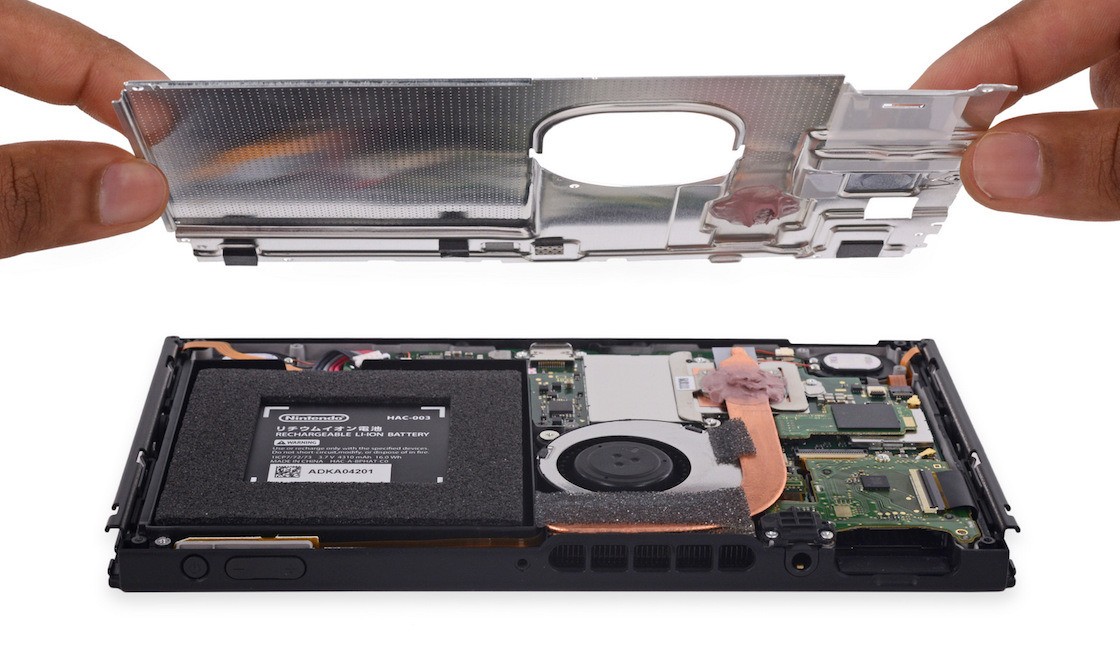

Mặt sau của Nintendo Switch được gỡ đơn giản chỉ với một số ốc vít 3 chấu. Ngay sau đó là một tấm kim loại lớn chắn nhiệt, giữ thiết bị mát mẻ khi chạy đồ họa 1080p từ dock cũng như khi cầm trong tay.

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit

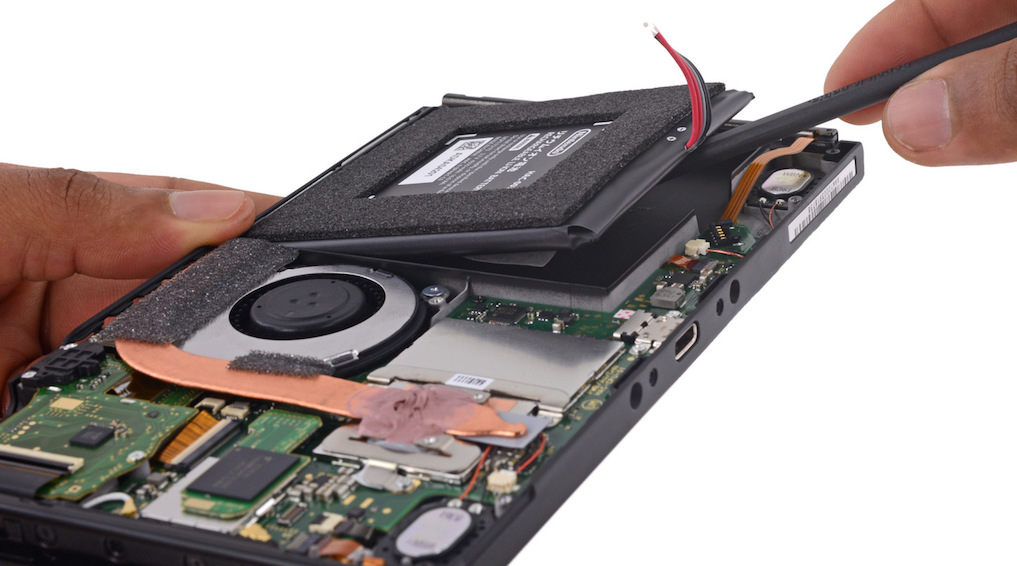

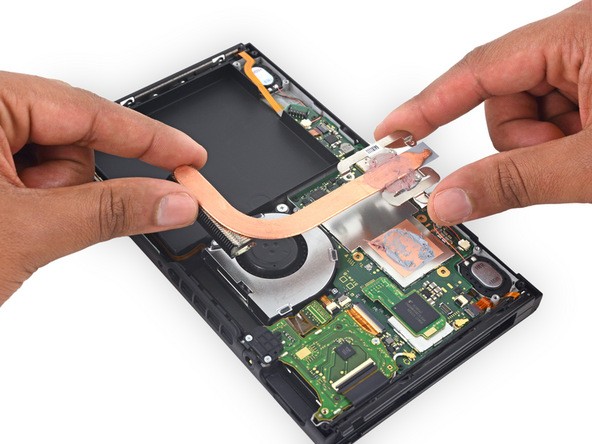

Bên dưới tấm kim loại là pin 16 Wh cùng với ống tản nhiệt và quạt

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit

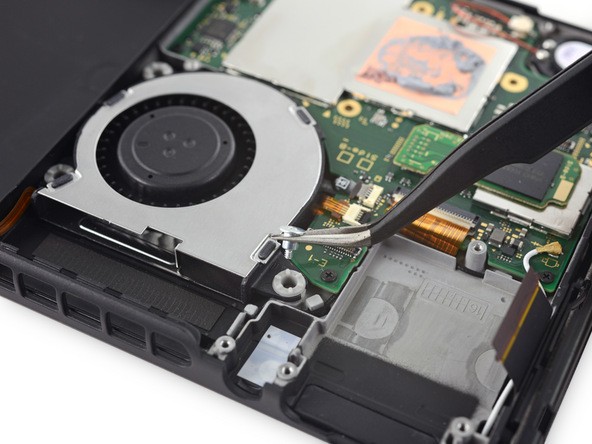

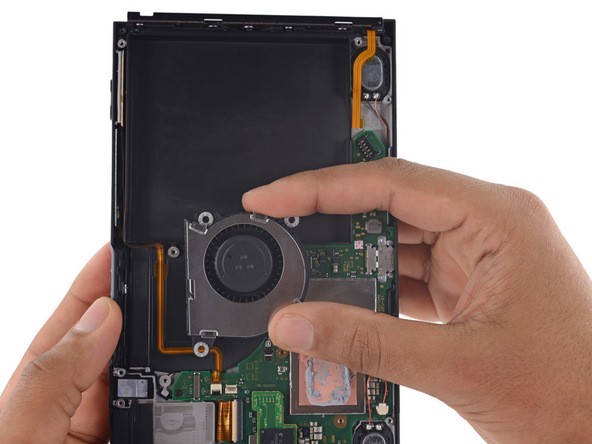

Tiếp theo là đến quạt tản nhiệt thương hiệu Delta được cố định bằng 3 ốc và bộ giảm rung chấn khi quay.

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit

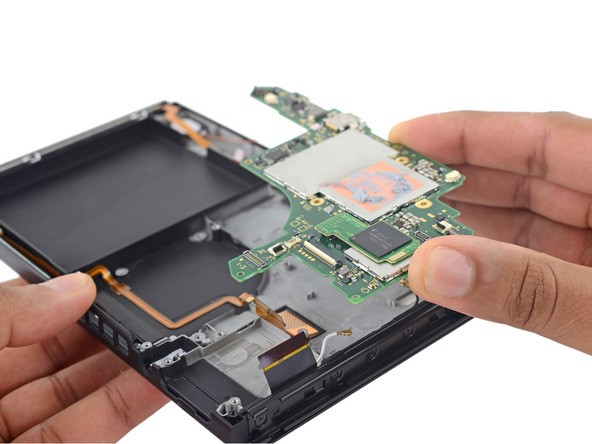

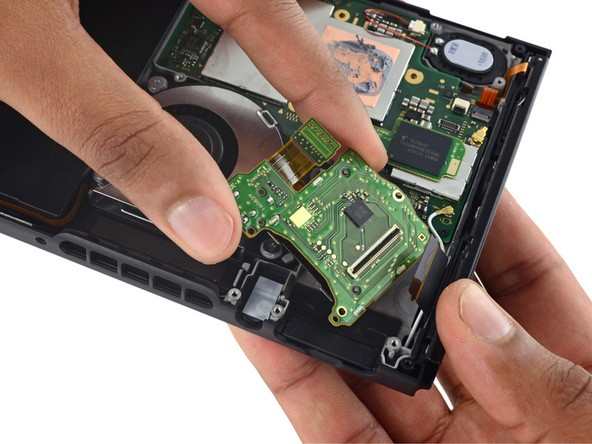

Phần chính là bảng mạch được cố định chắc chắn, để gỡ nó iFixit phải gỡ bộ chuyển đổi số, đèn nền và kết nối loa, hai ăng ten, và hai rãnh kết nối Joy-Con. Và sau đó là tháo 6 ốc vít Phillips.

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit

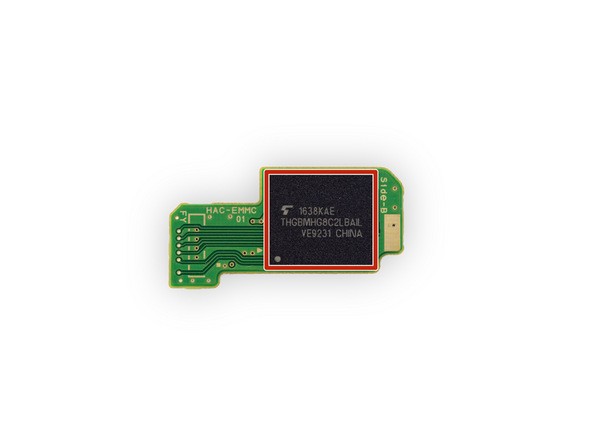

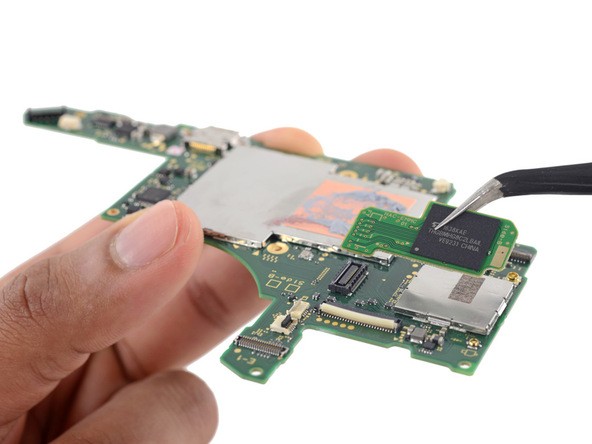

Bên dưới là bộ nhớ máy. Board lưu trữ dùng chip nhớ Toshiba THGBMHG8C2LBAIL 32 GB eMMC NAND Flash IC. Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit

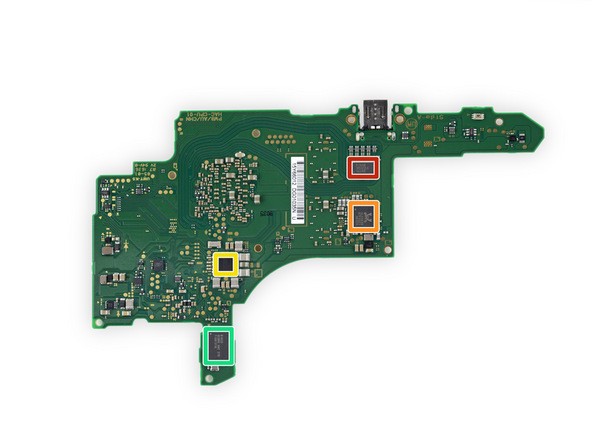

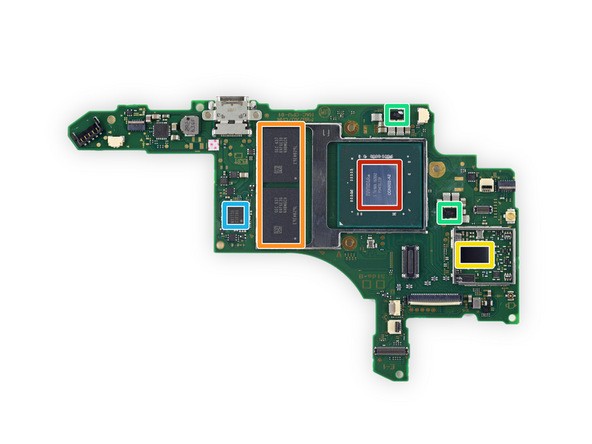

Đây là bo mạnh, phần màu đỏ là chip NVIDIA ODNX02-A2 (dựa trên SoC Tegra X1), màu cam là DRAM LPDDR4 2GB K4F6E304HB-MGCH của Samsung, phần màu vàng là chip WiFi và Bluetooth từ Broadcom.

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit
Đỏ: USB 3.0, Cam: bộ mã hóa âm thanh Realtek

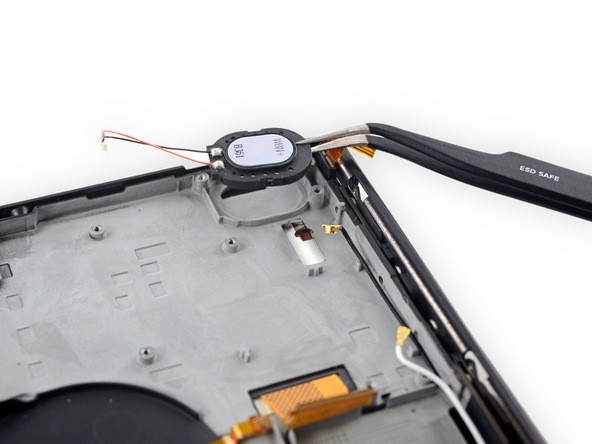

Bên góc là loa ngoài của Nintendo Switch

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit

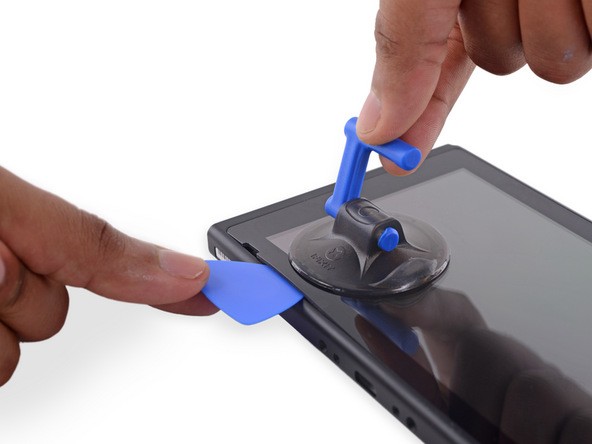

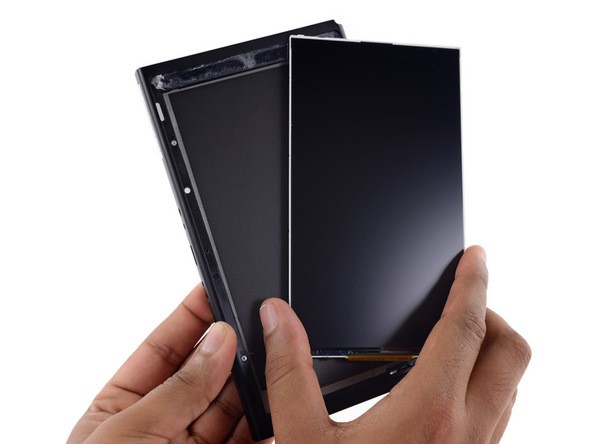

Tiếp theo là màn hình ở mặt trước, gỡ bằng cách dùng bộ hít kết hợp với nạy.

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit

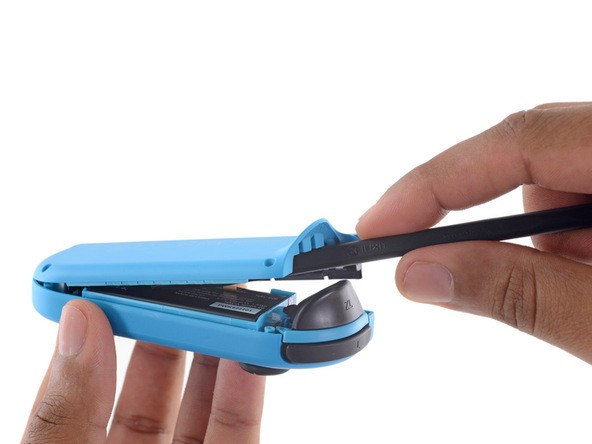

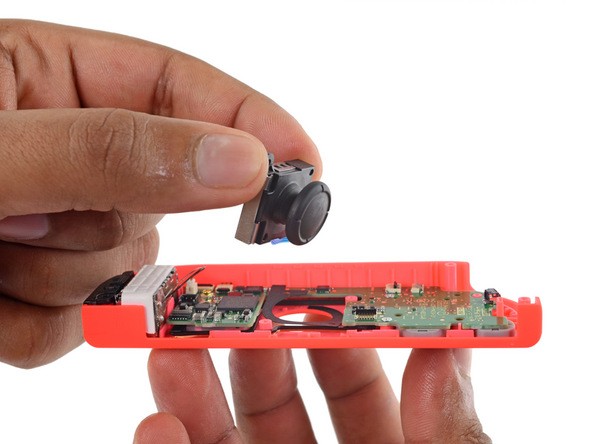

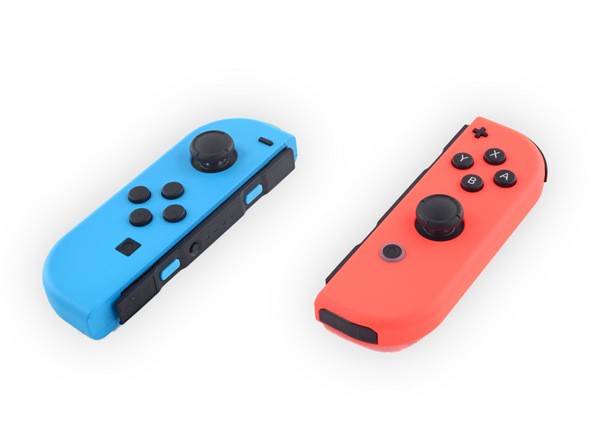

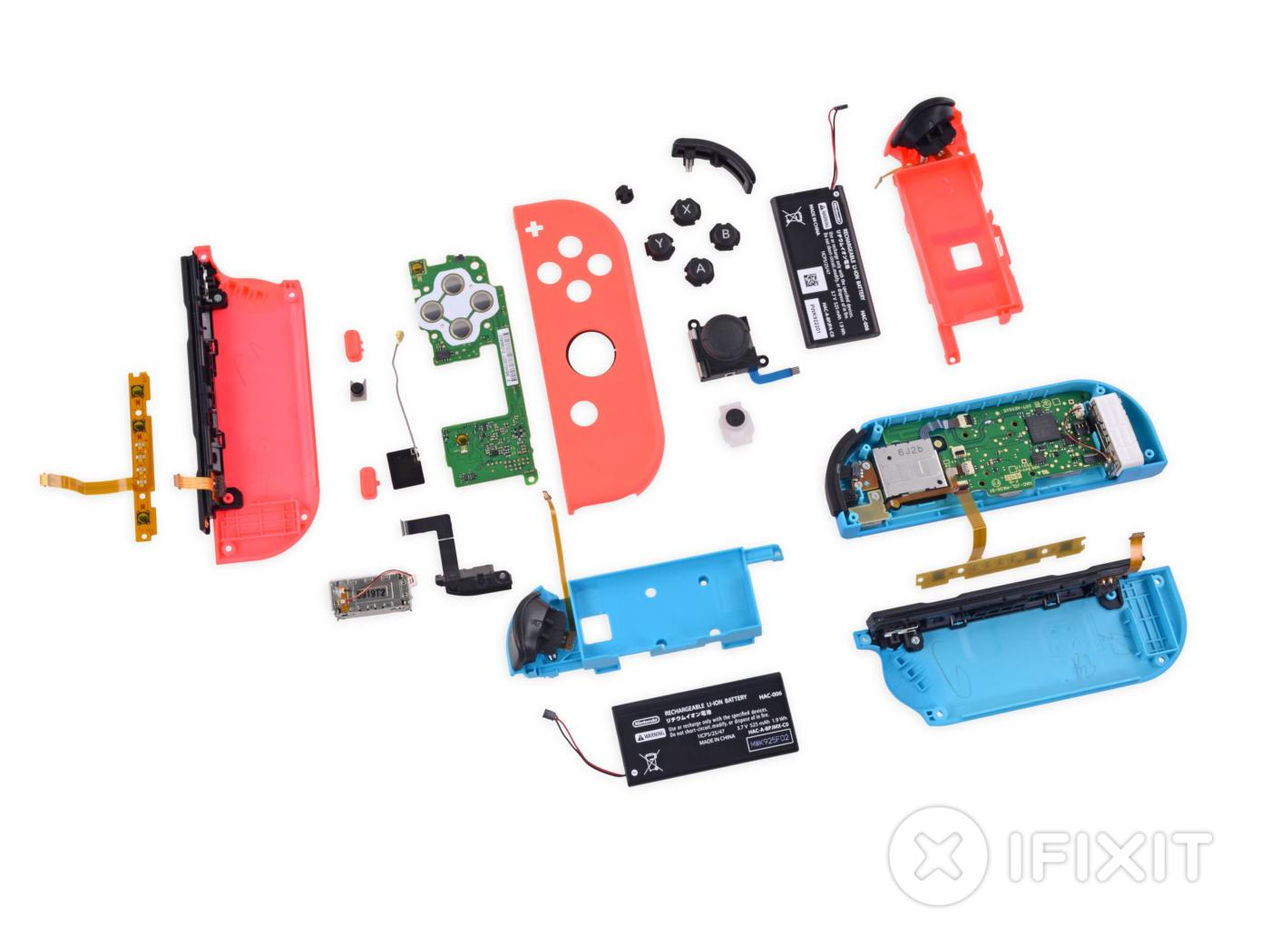

Bộ tay cầm

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit

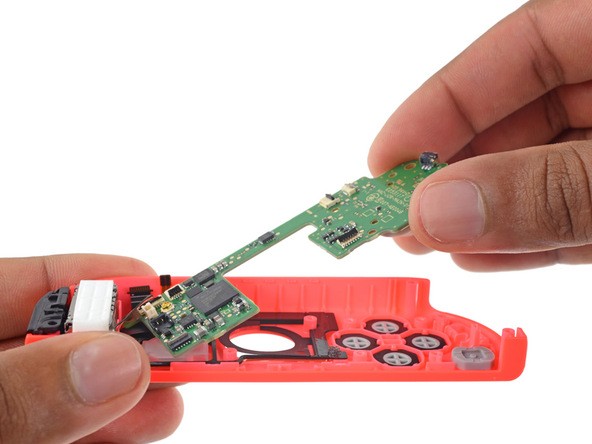

Joy-Con màu đỏ gồm phần cứng IR và ăng-ten NFC.

Phần cứng IR bao gồm một camera IR và bốn đèn LED hồng ngoại. Nintendo cho biết camera hồng ngoại này có thể phát hiện các hình dạng tay, khoảng cách, và trong tương lai sẽ có thể quay video. Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit

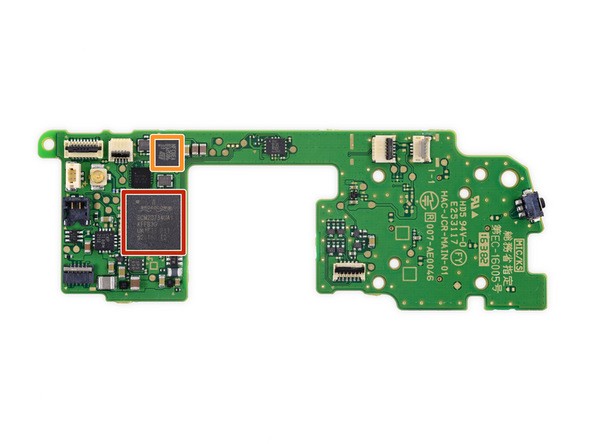

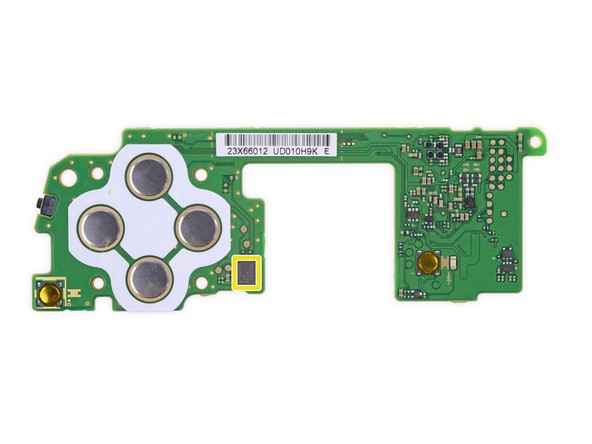

Phần màu đỏ đỏ là bộ thu tín hiệu Bluetooth 4.1 / 2.4. Màu cam là chip NFCBEA 812006 33 (NFC reader IC). Màu vàng là bộ nhớ flash MX25U4033E 4 Mb từ Macronix International

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit

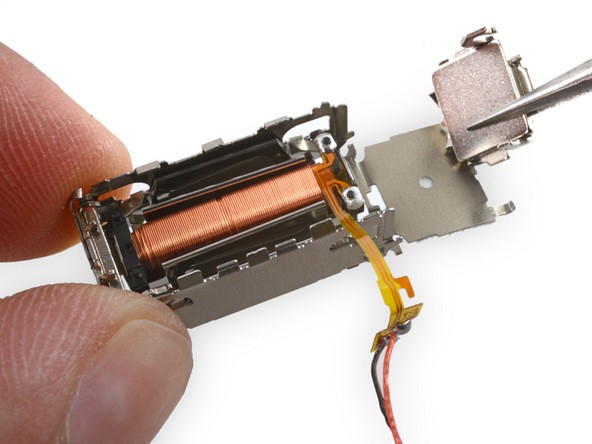

Ở bên trong, động cơ rung động này có vẻ khá chuẩn. Nó gồm nhiều vòng dây đồng quấn lại, bao bọc một nam châm.

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit
Bộ truyền động cộng hưởng (LRA)

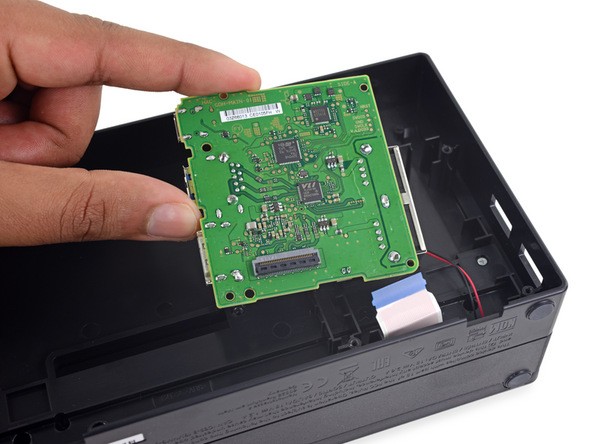

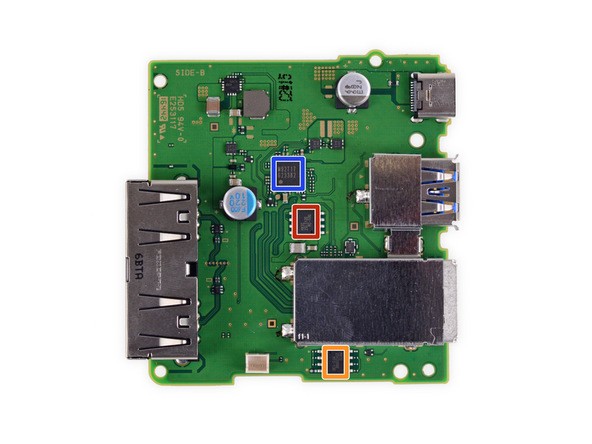

Cuối cùng là dock kết nối TV, bao gồm 1 adapter AC, 2 cổng USB 2.0, 1 cổng 3.0 , 1 cổng HDMI

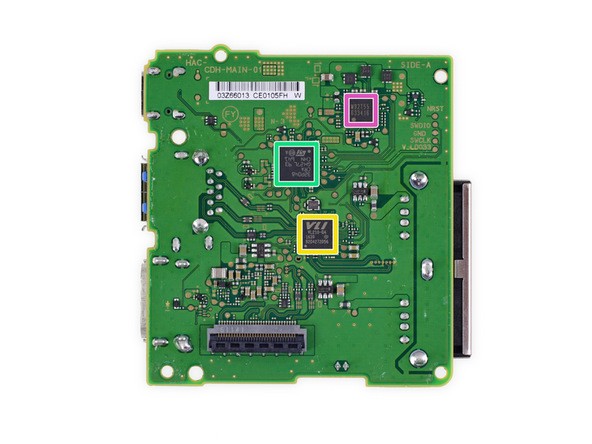

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixitMàu đỏ là Macronix International MX25L512E 512 Kb CMOS flash. Màu cam là Macronix International MX25V2006E 2 Mb CMOS flash. Màu vàng là VIA Labs VL210 USB 3.0 Hub Controller. Màu xanh lá là STMicroelectronics 32P048, xanh dương là chip M92T17 623382 và xanh đậm là M92T55 633416

Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit Hình ảnh 'mổ xẻ' Nintendo Switch từ iFixit
