Rất nhanh, iFixit đã tung hình ảnh mổ xẻ chiếc Apple Smart Battery Case, theo đó viên pin trong ốp lưng có dung lượng 1877mAh, nhiều hơn dung lượng pin iPhone 6S
Trang iFixit vừa mổ xẻ chiếc case pin chính chủ của Apple dành cho iPhone. Tương tự như các case đến từ hãng thứ ba, Apple Smart Battery Case cũng hướng âm thanh của loa từ cạnh dưới iPhone sang cạnh trước, tương tự lỗ micro cũng vậy. Bên trong khu vực chứa pin và mạch điện điều khiển có một miếng kim loại với tác dụng vừa bảo vệ pin, vừa để giúp pin trở nên cứng hơn.
Viên pin trong case sở hữu dung lượng 1877mAh, để bạn dễ so sánh thì pin của iPhone 6s là 1715mAh. Như vậy về lý thuyết Apple Smart Battery Case cho thời lượng pin iPhone kéo dài gấp đôi. iFixit nhận xét case này hầu như không thể sửa chữa, muốn tiếp cận bên trong thì phải cắt lớp vỏ nhung ra nên xem như là hỏng và họ chỉ chấm 2/10 điểm. Apple có nói là case pin này còn giúp điện thoại nhận sóng di động tốt hơn nhờ vào những ăng-ten phụ thêm, song không thấy iFixit đề cập đến ăng-ten trong bài.

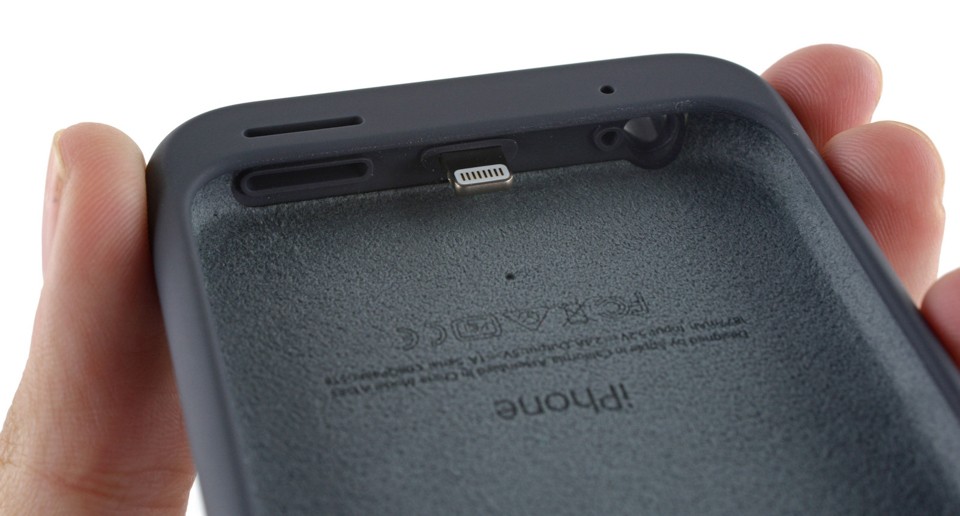

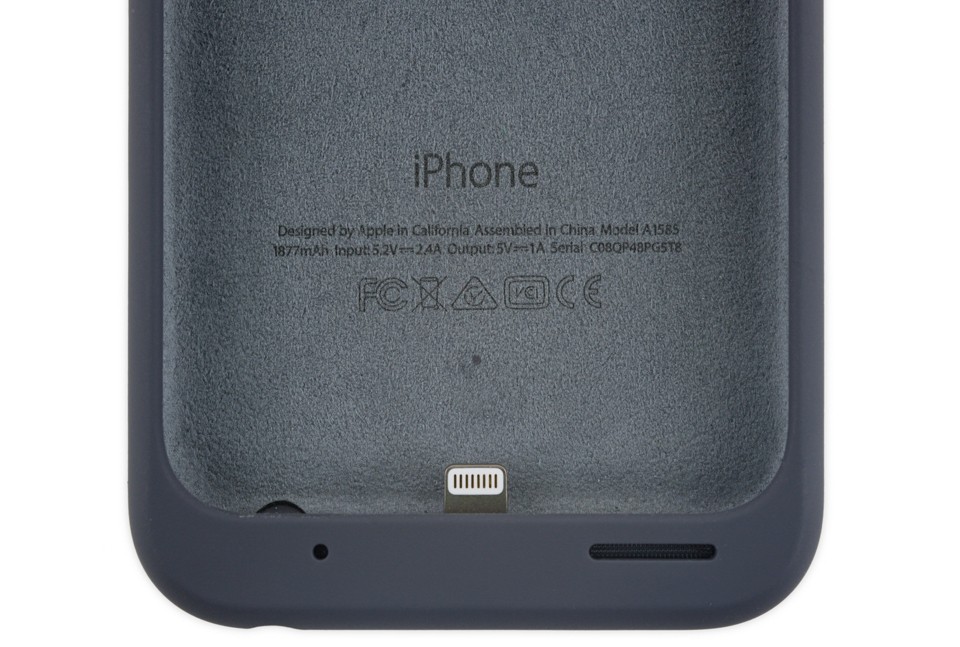

Lỗ mic và loa hướng về phía trước, trong khi trên iPhone thì hai lỗ này thoát ra bên cạnh dưới.
Apple đã thiết kế một hệ thống dẫn âm đơn giản sử dụng ngay chiếc vỏ này để chuyển hướng âm thanh.

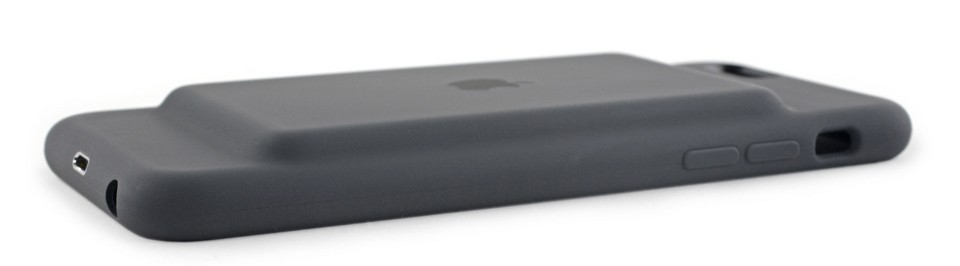

Cục bứu được nói đến rất nhiều trong những ngày gần đây.

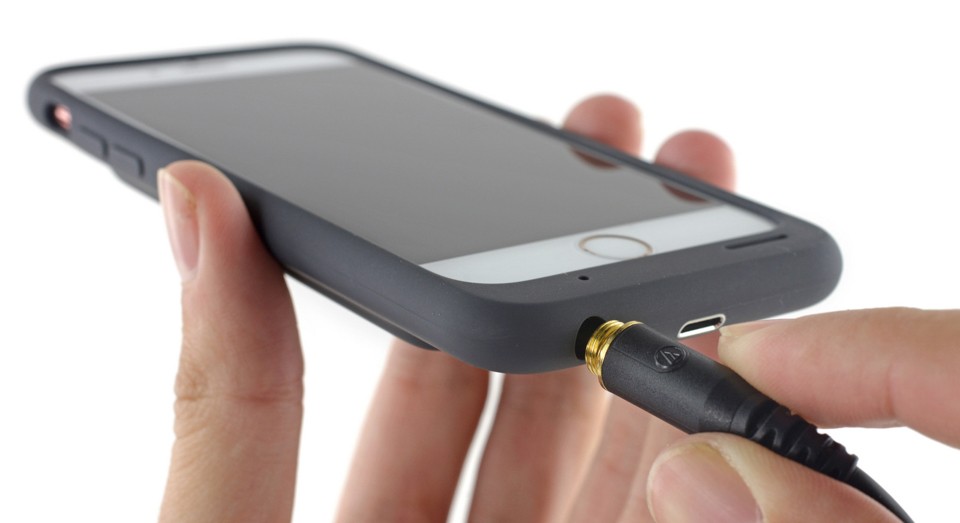

Nếu bạn xài tai nghe nhỏ thì không gặp vấn đề gì với jack cắm, nhưng nếu xài tai có jack to như thế này thì có thể bạn sẽ không gắn sát được jack vào lỗ.

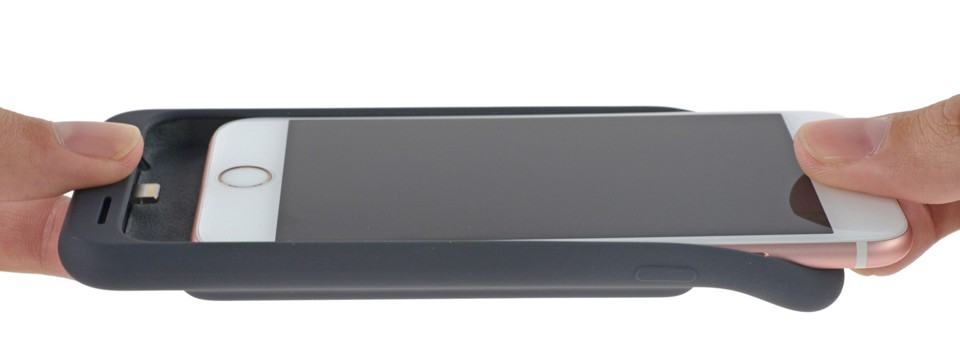

Phần đầu trên của case có thể gập lại để lấy iPhone ra và gắn vào dễ dàng.

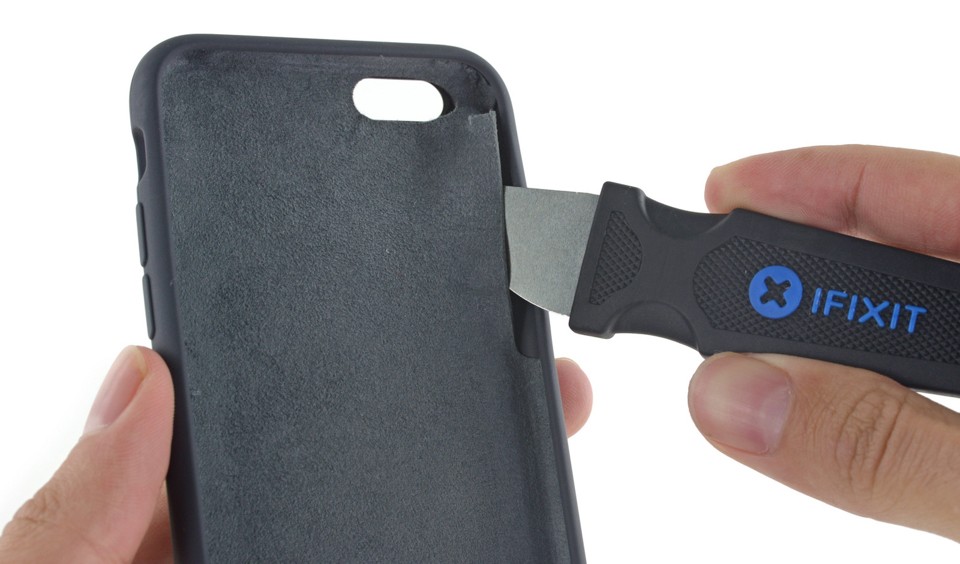

Dùng dao rọc lớp vỏ nhung bên trong thì mới tiếp cận được đến các linh kiện, khi đã rạch thì coi như khó để dán lại

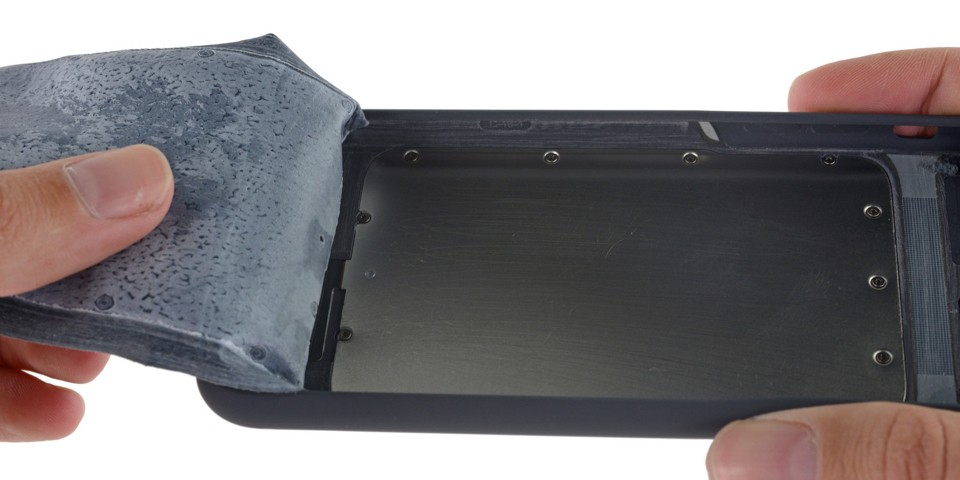

Bên dưới lớp vỏ nhung là miếng kim loại.

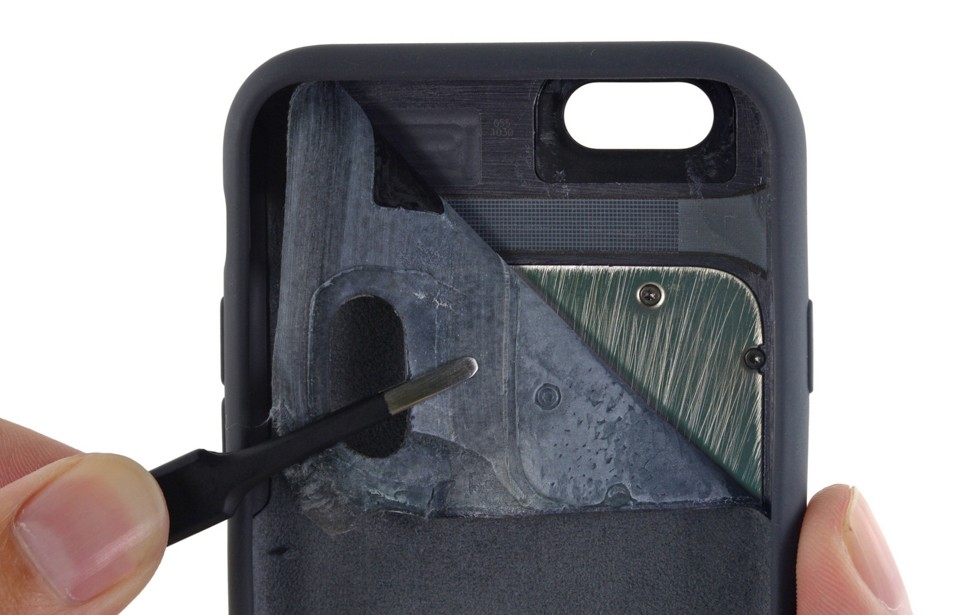

Trên miếng kim loại có lỗ nhỏ để đèn LED phát sáng báo cho bạn biết tình trạng sạc pin của case như thế nào.
Mở lớp vỏ kim loại ra khá dễ dàng do nó được cố định bằng ốc, miếng kim loại này vừa làm cứng phần dưới của case, vừa đóng vai trò bảo vệ cho pin.

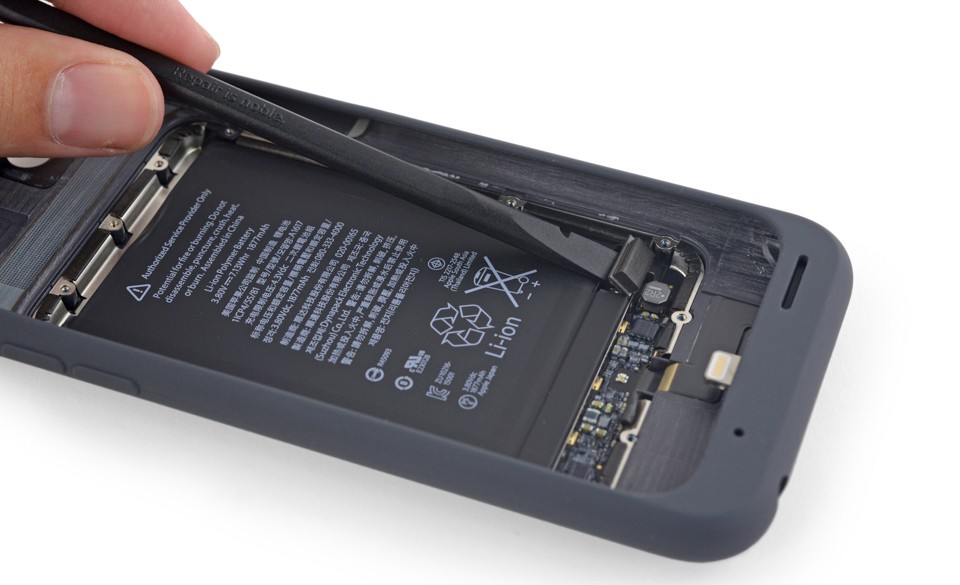

Gỡ chốt tiếp xúc giữa pin và bo mạch

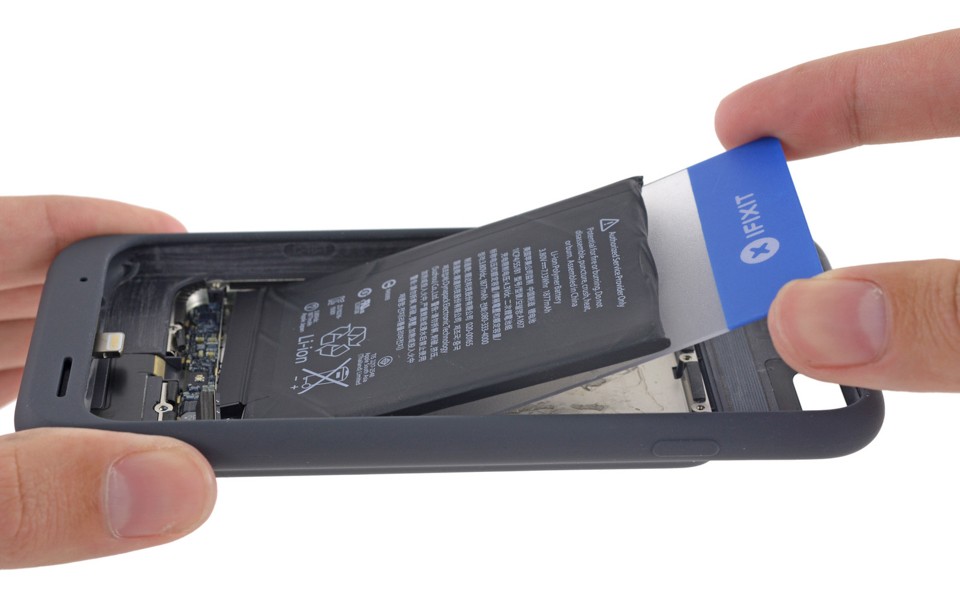

Nạy pin ra do nó bị dán bằng keo xuống mặt lưng của case

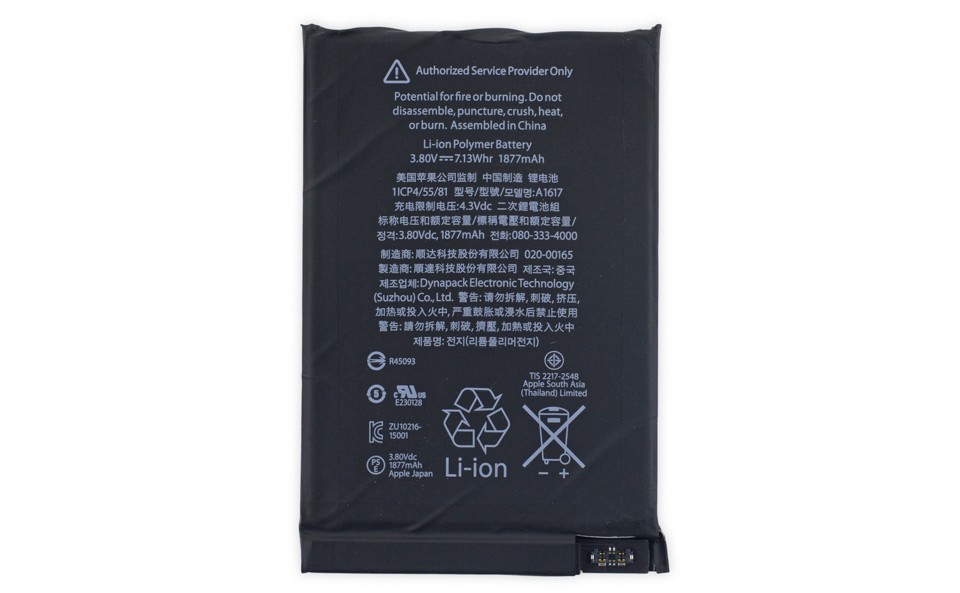

Viên pin chính hãng Apple dung lượng 1877mAh

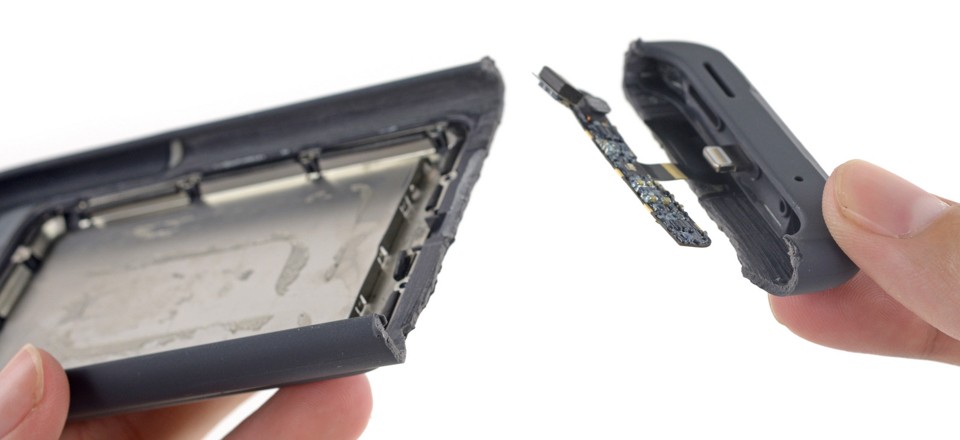

Muốn xem tiếp phần mạch điện buộc phải cắt ngang phần vỏ

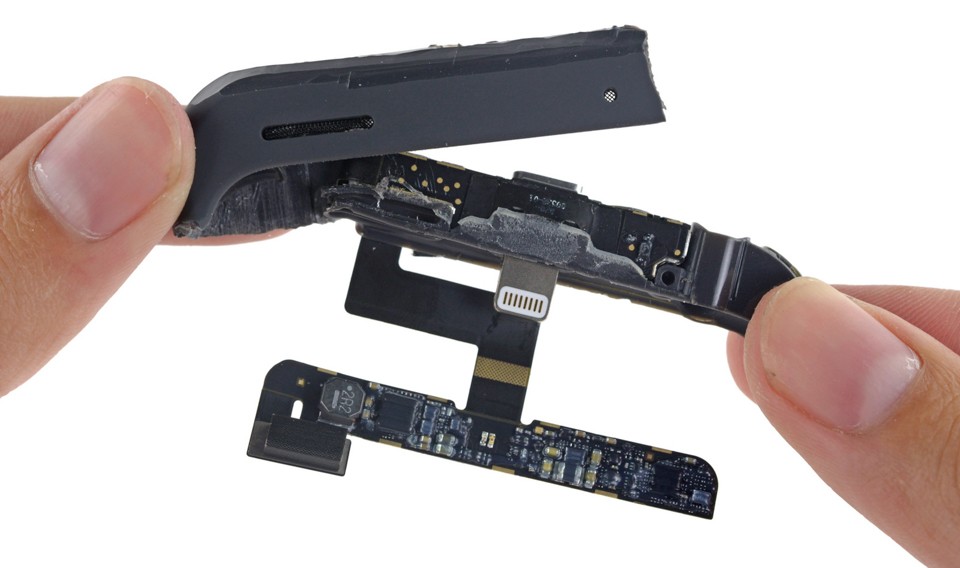

Phần mạch bên dướiđược bọc khá kĩ trong lớp vỏ

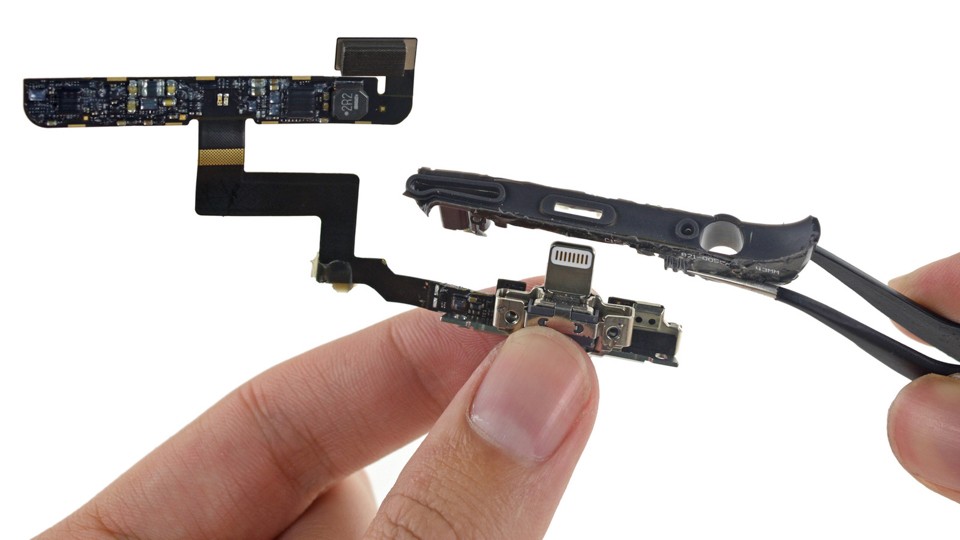

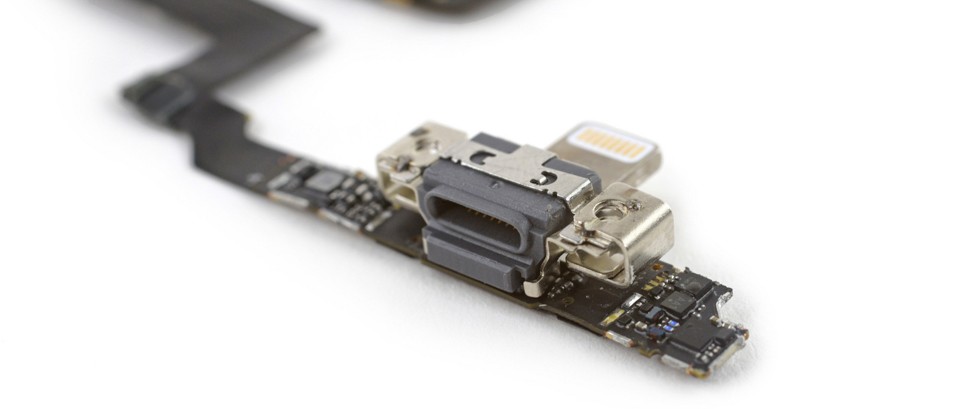

Cổng Lightning chỗ cắm dây sạc vào, còn cổng phía trên là để gắn vào iPhone

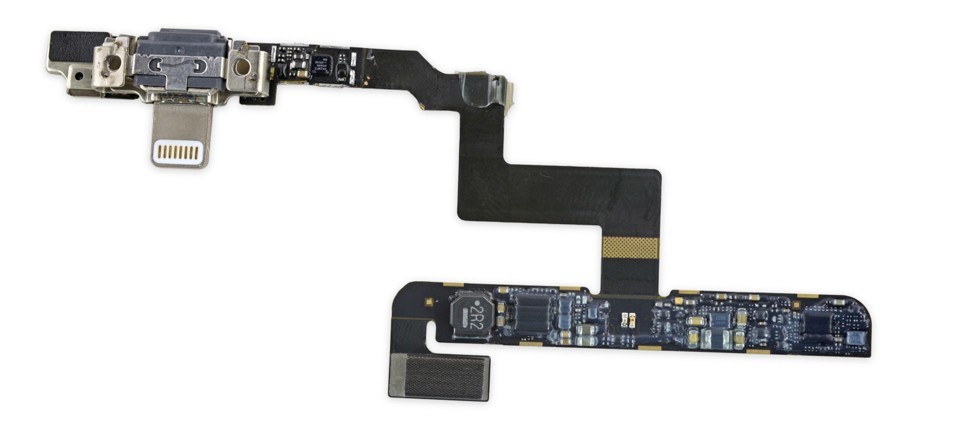

Bo mạch của case pin

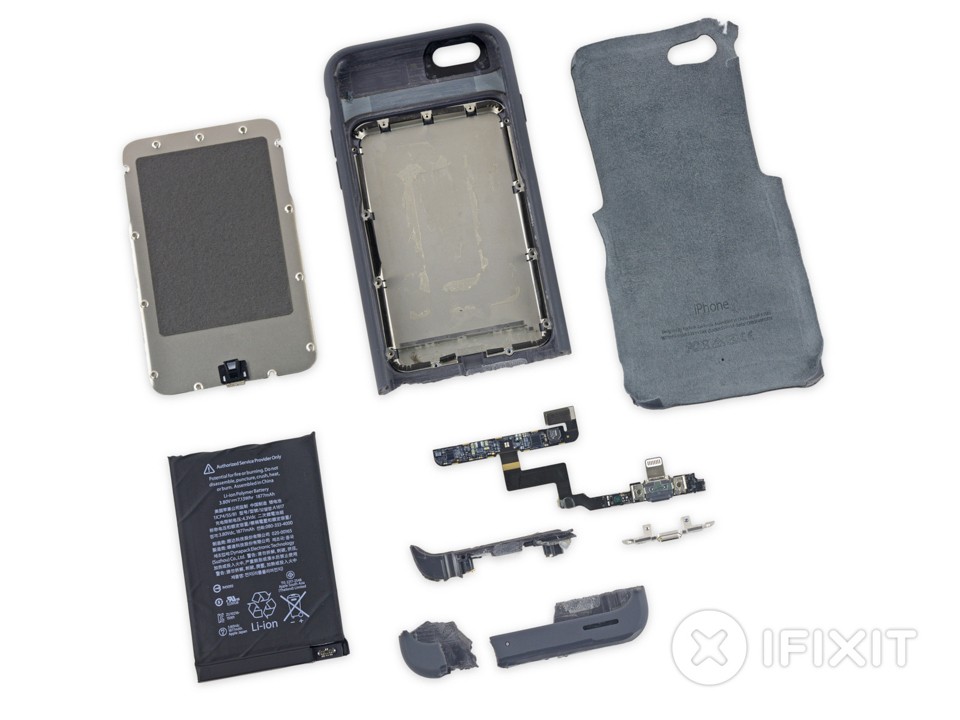

Toàn bộ các linh kiện. iFixit chỉ cấm 2/10 điểm tính về mức độ sửa chữa, tháo ra coi như là hỏng.
